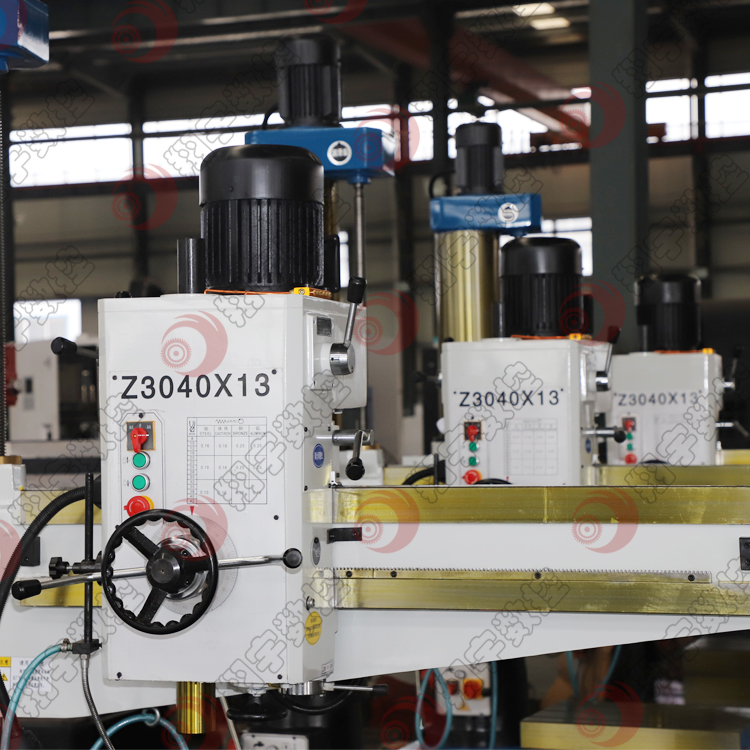

一．Z3040摇臂钻床介绍
Z3040摇臂钻床钻孔直径40mm，是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按机床夹紧结构分类，摇臂钻可以分为液压摇臂钻床和机械摇臂钻床在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见机床。
二、产品特点
1.采用机械传动，机械夹紧，机械变速操作简便；
2. 加强型立柱，操作稳定，摇臂自动升降，生产效率高；
3.摇臂导轨接触面均采用超高频淬火处理；
4.结构部分均采用高强度铸铁材质可靠，制造精良，经回火处理消除内应力，保证了机床精度持久性；
5.加强型底座，保证出色的刚性及承重能力；
6.方形工作台，方便不同工件的加工需要；
7.外观造型美观大方,总体布局匀称协调；
8.齿轮采用沈机齿轮，高精度、低噪音；
9.主轴可随时接通或切断进给，设有保险机构，安全、可靠。
三、主要技术参数
|
摇臂钻床参数项目 |
Z3040 * 13A（双立柱） |
||
|
|
钻孔直径（mm） |
40 |
|
|
|
主轴端面至工作台距离（mm） |
260-1000 |
|
|
|
主轴中心至立柱母线距离（mm） |
360-1300 |
|
|
|
主轴行程（mm） |
200 |
|
|
|
主轴锥孔（莫式） |
4 |
|
|
|
主轴转数范围（rpm） |
32-1220 |
|
|
|
主轴进给量级数 |
3 |
|
|
|
摇臂回转角度（°） |
360 |
|
|
|
主电机功率（kw） |
2.2 |
|
|
|
升降电机功率（kw） |
1.5 |
|
|
|
机床重量（kg） |
1500 |
|
|
|
外形尺寸（mm） |
1850*830*2320 |
|
四、公司简介：
山东翔宇数控机床有限公司主要致力于金属带锯床、数控车床、摇臂钻床、立式钻床、立式铣床、多功能铣床、卧式铣床、炮塔铣床、钻铣床等产品的研发、生产。公司下设技术研发和产品监督检测，新产品开发和企业信息化管理采用CAD和ERP，通过多年努力，现已发展成为鲁南地区规模较大的机床企业。
公司产品以其性能稳定，质量可靠畅销全国，远销越南、俄罗斯、南非、埃塞俄比亚等多个国家和地区。公司奉行创品牌、高品位的质量战略，多次被省工商局评为守合同重信用企业。
我们将本着“诚信、积极、负责、合作”的方针，恪守“客户的成功才是我们的成功”的经营理念，为您提供好的产品，完善周到的售后服务。
